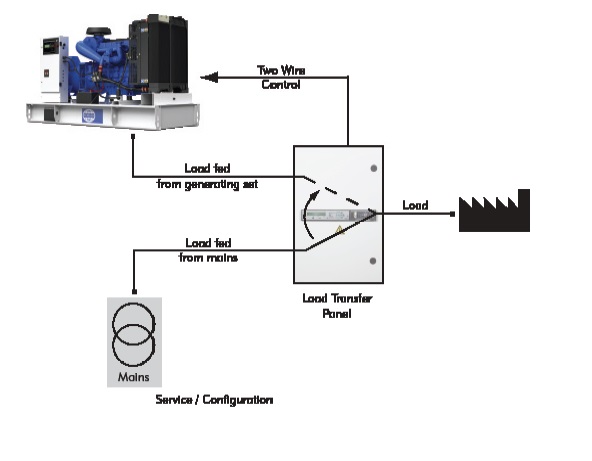

Панели переключения нагрузки предназначены для переключения нагрузки между генератором и сетью, и наоборот в автоматическом и ручном режимах работы.
Панели от компании FG Wilson немедленно реагируют на перебои в энергоснабжении благодаря системе электронного управления. Благодаря гибким, модернизируемым опциям и высокому уровню функциональности панели переключения нагрузки FG Wilson обеспечивают круглосуточное автоматическое подключение резервных генераторных установок 365 дней в году.
Рисунок 1. Панели CTI номинальный ток 63-160А

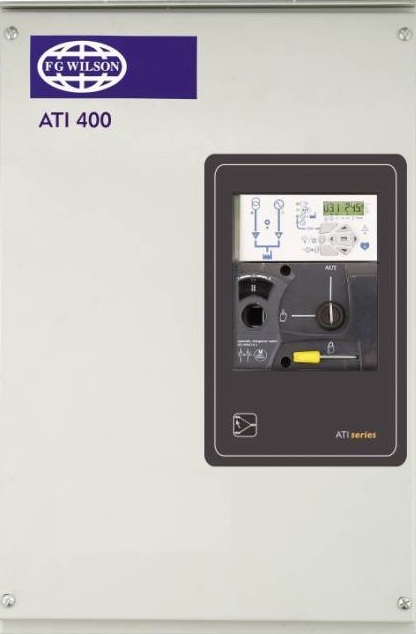

Рисунок 2. Панели АTI номинальный ток 250-3200А
Преимущества
Полностью автоматическое отслеживание отключения сетевого электропитания и подача сигнала запуска генераторной установки
Предварительное программирование позволяет панели работать с индивидуальным набором параметров
Быстродействующие переключатели снижают время переключения питания между установкой и сетью. Минимальное время переключения между источниками питания до 0,1 сек.
Рассчитаны на силу тока от 63 А до 3200 А
Простая интеграция с цифровыми панелями управления FG Wilson
Цифровое измерение всех напряжений с точностью до 0.1 В
Характеристики
Автоматический и ручной режим работы
Автоматическая подача сигнала на запуск генераторной установки при обнаружении отключения сетевого электропитания, перенапряжения или потери фазы
Функция автоматического обратного переключения на сеть
Ряд опций для модификации панели
Тестовые операции и последовательности доступны с панели и удаленно
Ручное переключение возможно при помощи внешней ручки
Светодиодный функциональный дисплей, отображающий доступность генераторной установки/сети и положение переключателя
ЖК-дисплей для отображения напряжения всех фаз и таймеров
Серия панелей переключения нагрузки отвечает требованиям стандарта ATS IEC 60947-6-1
|
Mодель |
Номинал |
Высота, мм |
Ширина, мм |
Глубина, мм |
Вес, кг |
|
CTI 63 |
63 A |
600 |
400 |
200 |
19 |
|
CTI 100 |
100 A |
600 |
400 |
200 |
19 |
|
CTI 125 |
125 A |
600 |
400 |
200 |
19 |
|
CTI 160 |
160 A |
600 |
400 |
200 |
19 |
|
ATI 250 |
250 A |
900 |
600 |
323 |
39 |
|
ATI 400 |
400 A |
900 |
600 |
323 |
44 |
|
ATI 630* |
630 A |
1100 |
600 |
398 |
66 |
|
ATI 800* |
800 A |
1375 |
775 |
600 |
125 |
|
ATI 1000* |
1000 A |
1375 |
775 |
600 |
130 |
|
ATI 1250* |
1250 A |
1800 |
1005 |
775 |
230 |
|
ATI 1600* |
1600 A |
1800 |
1005 |
775 |
330 |
|
ATI 2000* |
2000 A |
2200 |
1000 |
1000 |
400 |
|
ATI 2500* |
2500 A |
2200 |
1000 |
1000 |
400 |
|
ATI 3200* |
3200 A |
2200 |
1000 |
1000 |
400 |
*Установка на полу +Высота модели с верхним кабельным вводом будет равна 1350 мм
Панели переключения нагрузки FG Wilson оснащены системой электронного управления, поэтому Вы можете не беспокоиться об их исправной работе!
