Система мониторинга ДГУ

Дистанционный контроль оборудования

Предпосылки

  • Рост количества удалённых ДГУ (резервное питание, телеком объекты, критическая инфраструктура и тп),
  • Необходимость контроля состояния оборудования без физического доступа,
  • Снижение затрат на обслуживание и профилактику.

Цель внедрения

  • Получение данных о параметрах ДГУ в реальном времени
  • Удалённый контроль состояния двигателя, топлива, температуры и аварий
  • Автоматическое уведомление о неисправностях
  • Сбор статистики, анализ данных, повышения надёжности работы



Архитектура решения

Дистанционный мониторинг на базе локального ресурса – опция №1
  • Блок управления ДГУ опрашивает параметры(напряжение, ток, мощность, температуру, давление и др).
  • Контроллер преобразует Modbus RTU в протокол MQTT иобрабатывает данные с помощью встроенного ПО.
  • Оператор отслеживает работу через веб-интерфейс.

Дистанционный мониторинг на базе облачного ресурса – опция №2

  • Блок управления ДГУ опрашивает параметры (напряжение, ток, мощность, температура, давление и др).
  • Шлюз преобразует Modbus RTU в протокол MQTT и передаёт данные для обработки на Серверное ПО.
  • Оператор отслеживает работу через веб-интерфейс.

IoT platform программное обеспечение



Programmable controller универсальный контроллер с предустановленным ПО мониторинга (логическая среда выполнения)

  • Центральны процессор 4 х ядерный ARM Cortex A 53 частота 1 6 Ггц
  • Оперативная память 8 ГБ LPDDR 4
  • Предустановленная ОС Linux
  • Каналы связи Ethernet, Wi Fi 802 11 n, 4 G/LTE modem
  • Интерфейсы 4 x универсальных дискретных аналоговых входа выхода Rs 485 1 wire, USB host
  • Дополнительно часы реального времени
  • Монтаж на DIN рейку
  • Питание 9 48 В DC
  • Рабочая температура от 40 С до 75 С



Мониторинг параметров работы ДГУ



Получение и анализ достоверных данных

  • Своевременное выявление проблем и предотвращение простоев в работе ДГУ
  • Уменьшение вероятности серьёзных поломок, требующих дорогого ремонта
  • Своевременная замена расходных материалов и корректировка параметров, ведущих к увеличению ресурса ДГУ
  • Учет потребления топлива с возможностью оптимизации затрат на его использование



Контролируемые параметры



  • Электрические напряжение (по фазам), ток, частота, мощность
  • Двигатель температура, давление масла, обороты, состояние пуска
  • Топливо уровень, расход, остаток
  • Состояние системы режим ( MANUAL),аварии, предупреждения



Web интерфейс оператора



  • Панель с визуализацией дашбордов

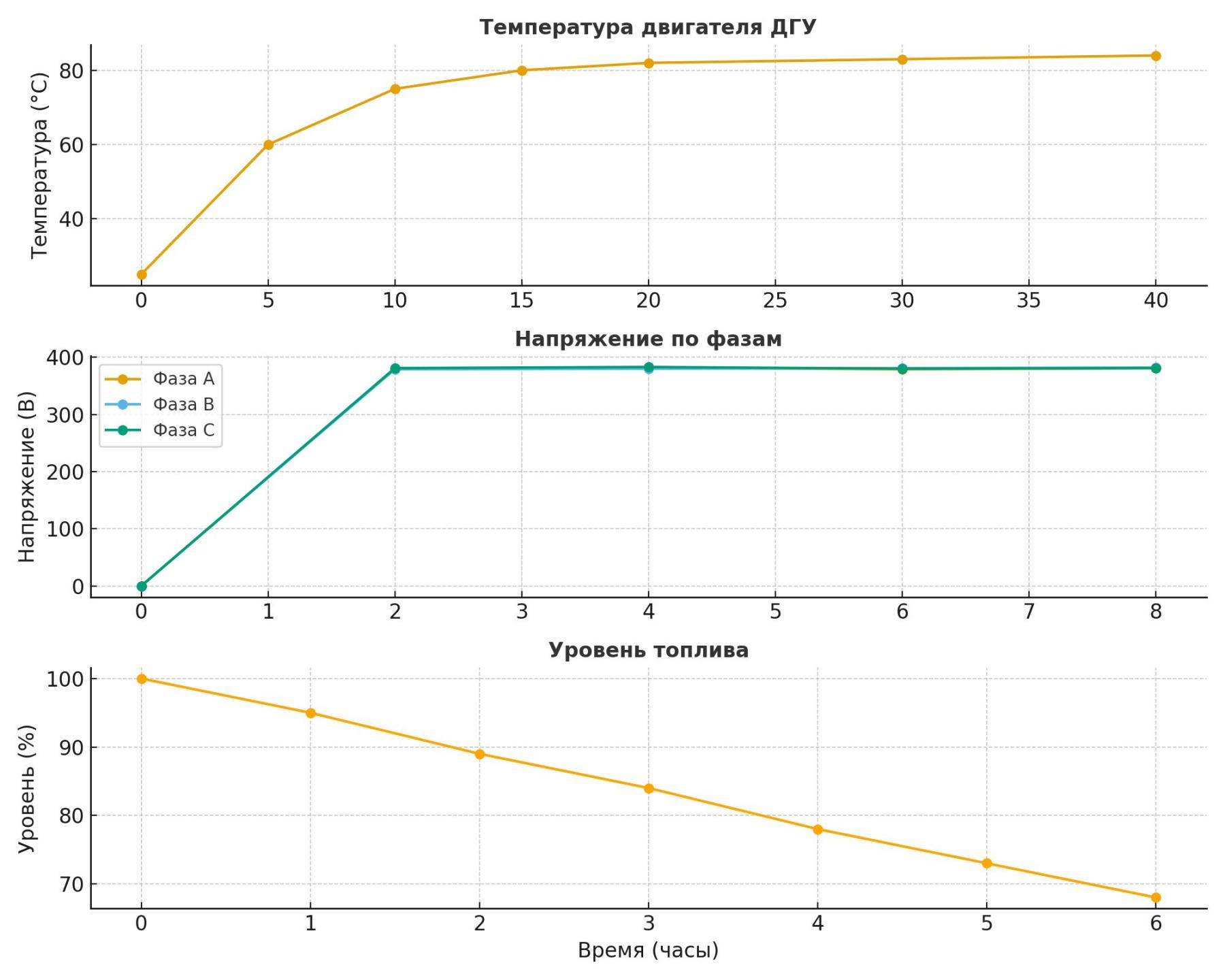

  • Графики по основным параметрам
  • Кнопки управления (Пуск Стоп Режим)
  • История событий и журнал аварий



Преимущества дистанционного контроля



Мониторинг удалённых объектов позволяет существенно снизить и в некоторых случаях полностью исключить ряд рисков, связанных с эксплуатацией, безопасностью и управлением об орудования находящ его ся вне прямого доступа в том числе

Технические неисправности

  • данные о состоянии оборудования в реальном времени
  • диагности неисправностей
  • контроль отклонений от нормы

Аварийные ситуации

  • датчики температуры, давления и др.
  • своевременное обнаружение поломок
  • оповещение персонала и экстренной службы

Финансовые потери

  • предотвращение критических ситуаций
  • снижение затрат на обслуживание
  • ущерб от простоев, аварий и ремонтов

Время реагирования

  • уведомления в реальном времени
  • своевременное принятие решения
  • оперативное вмешательство без
  • выезда специалистов



Что дает система мониторинга



  • Автоматизация процесса сбора и передачи данных о состоянии распределенных активов
  • Повышение времени реагирования для устранения технических проблем и восстановления сервисов
  • Отображение оперативной информации на АРМ диспетчера ситуационного центра
  • Дистанционный контроль, снижение затрат на эксплуатацию удаленных узлов, эффективное использование ресурсов
